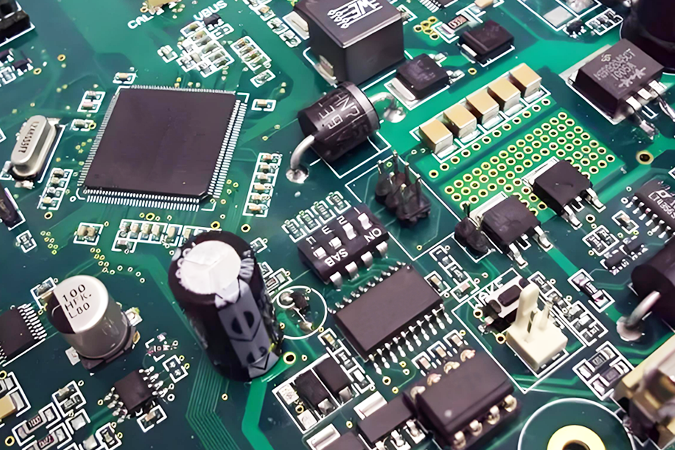

DIP插件，即雙列直插式封裝（Dual In-line Package）技術，是一種將集成電路芯片以雙列直插形式進行封裝的方式。在電子領域中，絕大多數中小規模集成電路都廣泛采用這種封裝形式，通常其引腳數量一般控制在100以內。以DIP封裝的CPU芯片為例，它具備兩排引腳，這些引腳既可以插入與之匹配的DIP結構芯片插座，也能夠直接焊接在具有相同焊孔數量和幾何排列的電路板上。不過，在對DIP封裝的芯片進行從插座上的插拔操作時，必須格外謹慎，防止因不當操作致使管腳出現損壞的情況。DIP封裝的結構形式豐富多樣，涵蓋了多層陶瓷雙列直插式DIP、單層陶瓷雙列直插式DIP，以及引線框架式DIP（包括玻璃陶瓷封接式、塑料包封結構式、陶瓷低熔玻璃封裝式等多種具體類型）。

DIP插件操作關鍵注意要點：

1.執行DIP插件作業時，元件務必緊密、平整地貼合PCB板，完成插件后，電路板表面應維持平滑狀態，杜絕任何起翹現象，同時，帶有標識字體的元件面應朝上放置，確保元件方向的一致性和可識別性，便于后續的檢測與維護。

2.在對電阻等元件進行插件操作后，要著重確認后焊引腳的位置，確保其不會遮擋住焊盤區域，從而保證焊接過程的順利進行，避免因引腳遮擋導致的虛焊、漏焊等焊接缺陷，影響電路板的電氣性能。

3.針對具有雙向方向標識的元器件，在插件過程中，操作人員必須高度關注其方向的正確性，嚴格按照標識方向進行插件操作，任何方向的誤插都可能引發電路功能異常，甚至導致整個電路板無法正常工作，造成不必要的損失。

4.對于敏感元器件，插件時應把控好力度，避免用力過猛。過大的插件力度可能會對下方的元件以及PCB板造成不可修復的損壞，鑒于電路板的整體性和連貫性，一旦其中某個關鍵部分受損，極有可能致使整個電路板失去使用價值，造成資源浪費和成本增加。

5.進行DIP插件作業時，要嚴格控制插件的位置，確保元件不超出PCB板的邊緣范圍，同時，密切留意元件的高度以及引腳間距，使其保持在合理的公差范圍之內。這樣不僅能夠保證電路板在后續的組裝和使用過程中的兼容性和穩定性，還能避免因元件位置不當引發的短路、斷路等電氣故障。

6.在DIP插件加工的全過程中，必須保證電路板表面的整潔和平整，堅決杜絕油污或其他任何形式的臟污沾染。因為一旦電路板表面存在臟污，將會對焊接質量產生嚴重的負面影響，例如導致焊點不牢固、出現虛焊等問題，進而使電路板的加工質量大打折扣，甚至直接宣告加工失敗，造成人力、物力和時間的浪費。
